Friday, December 4, 2015

Jak działa cylinder hydrauliczny?




Cylinder hydrauliczny jest mechaniczne urządzenie do przenoszenia siły przez zastosowanie oleju pod wysokim ciśnieniem przeciwdziałającego powierzchni tłoka w cylindrze.

Cylinder zwykle składa się z 4 lub 5 składników:

- Rura
- Tłok (opcjonalnie)
- Pręt
- Dławica
- Zaślepka

W typowym cylindrze hydraulicznym z tłokiem, olej jest podawany na obu końcach za pomocą swego rodzaju "portu". Tłok jest szczelnie połączony z rurą o podwójnie działającej uszczelce, jak również pomiędzy prętem a dławikiem jednego poprzez pojedynczo działające uszczelnienie.

To ciśnienie działające na powierzchnię tłoka powoduje, że  cylinder hydrauliczny wytwarza ruch liniowy. Ponieważ pręt przymocowany jest do tłoka, także się porusza. Zaaplikowanie ciśnienia hydraulicznego przez otwór na jednej stronie tłoka powoduje jego ruch w jednym kierunku, a zastosowanie ciśnienia przez otwór na przeciwległej stronie tłoka powoduje jej ruch w przeciwnym kierunku.

Friday, January 28, 2011

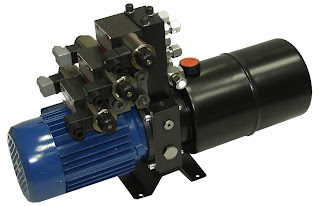

Hydraulika Siłowa i jej powszechne zastosowanie




Jeśli jesteś zainteresowany układami i systemami jakie wspomagają wielkie maszyny jedną z dziedzin twojego zainteresowani jest na pewno Hydraulika siłowa. Wykorzystywana w tak wielu dziedzinach wspomaga nas bardzo na co dzień . Jedną z zalet jaką się rządzi jest to ,że można łatwo dzięki wykorzystywaniu Prawa Paskala dzielić przenoszona moc i dystrybuować ją w wiele miejsc. Wystarczy przyjrzeć się działaniu wielkich maszyn oraz silników cylindrów wtedy uchwycimy szybko o co niemanipulujący wielkością cylindrów oraz wielkością rurki która łączy je oba. Jeśli np. mamy dwa tłoki a ten po lewej stronie jest mniejszy(9 razy) a po prawej większy to jeśli podziały z siłą 100 jednostek na tłok lewy to siła jaka zostanie przepchnięta do tłoka prawego będzie 9 razy większa. Aby oczywiście określić akio mnożnik mamy zastosować musimy przyjrzeć się nieco wielkości samych tłoków
Załóżmy ( w naszym prostym układzie) ,że nasz tłok po lewej stronie ma 2 cm średnicy( 1 cm promienia) podczas gdy tłok po prawej stroni ma 6 cm średnicy ( 3 cm promienia).Powierzchnia obu tłoków to Pi * R2 .Obszar tłoka po lewej stronie to 3.14 podczas gdy tłok po prawej stronie to już 28.26 .Tłok po prawej stronie jest 9 razy większy niż tłok po lewej stronie.
Jeśli przyłożymy 100 kilogramową sile skierowana w dół po lewej stronie to 900 kilogramowa siła wypychowa pojawi się w prawym cylindrze. Jedynym haczykiem jest to ,że musimy wcisnąć lewy tłok 9 cm aby ten tłok po prawej stronie został podniesiony o jeden centymetr.
Tak właśnie oddziałają podstawowe prawa hydrauliki siłowej

Friday, January 21, 2011

Podstawy Hydrauliki Siłowej i Proporcjonalnej


Jeśli interesują Cię
*Podstawy Hydrauliki Siłowej i Proporcjonalnej
*Budowania prostych układów hydraulicznych
*Poznanie Symbolów Graficznych
*Nauka czytania Schematów Układów Hydraulicznych
*Pompy Hydrauliczne
*Siłowniki Hydrauliczne
*Zawory Akumulatory i Filtry Hydrauliczne
*Zbiorniki Cieczy Roboczych
*Układy Sterowania Hydraulicznego i ich nauka na oprogramowaniu na FLUID-SIM H
...to jesteś we właściwym miejscu
Zaglądaj tu często
